陶瓷烧结致密化与原料粉末特性的关联（二）

三、原料粉末特性：影响烧结致密化的初始变量体系

原料粉末作为陶瓷烧结的“分子基石”，其物理与化学特性在烧结前即已决定了后续过程的潜力与边界。这些特性并非孤立作用，而是通过影响坯体初始结构、物质传输效率和化学反应路径三个核心维度，共同塑造致密化的最终结果。主要可归纳为四大维度：粒度与粒度分布、颗粒形貌、化学纯度与相组成、表面状态。

3.1 粒度与粒度分布：决定驱动力与堆积效率的双刃剑

粉末粒度是影响烧结驱动力最直接的参数。粒径越小，表面张力产生的压力差越大，烧结驱动力越强，致密化速率越快。因此，纳米级粉末（<100 nm）通常能在较低温度下实现高致密度，而微米级粉末（>1 μm）则需更高温度与更长时间。

然而，粒度并非越小越好。过细的粉末比表面积过大，导致颗粒间范德华力与静电引力显著增强，极易发生团聚，形成大尺寸的二次颗粒。这些团聚体在压制过程中难以均匀分散，导致坯体内部密度不均，烧结时产生局部致密化滞后，最终形成大尺寸孔隙或裂纹。

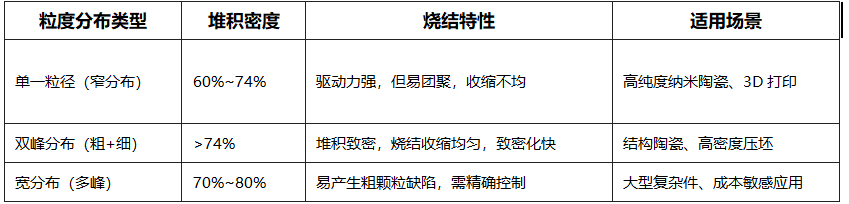

粒度分布则决定了坯体的堆积密度。单一粒径的球形粉末，其最大理论堆积密度仅为74%（面心立方或密排六方排列）。若采用双峰或多峰分布，即在细粉中混入适量粗粉，粗颗粒形成骨架，细颗粒填充其间空隙，可显著提升堆积密度，甚至突破74%的极限。这种“级配效应”能减少烧结前期的孔隙体积，缩短致密化路径，提高烧结效率。

3.2 颗粒形貌：影响流动性、接触与烧结活性的关键形态

颗粒形貌，即颗粒的宏观外形与表面轮廓，对烧结行为的影响常被低估，实则至关重要。不同形貌的粉末在压制和烧结过程中表现出截然不同的行为。

1）球形/近球形粉末：具有最小的比表面积和最低的颗粒间摩擦力，流动性极佳（休止角<30°），易于在模具中均匀填充，形成高且均匀的生坯密度。在烧结过程中，球形颗粒间接触点少且对称，颈部生长均匀，气孔呈球形且易被排除，最终获得高致密度（>98%）和均匀显微结构。因此，球形粉末是增材制造（如SLM、EBSM）和高精度粉末冶金的首选。

2）不规则形/多角形粉末：表面粗糙、棱角分明，颗粒间存在机械咬合作用，压制时能形成更强的“骨架结构”，生坯强度较高。但其堆积密度较低，烧结时接触点不均，易导致局部应力集中，晶界迁移不一致，最终显微结构不均匀，可能出现异常晶粒长大或残留孔隙。

3）片状/针状粉末：具有极大的比表面积和各向异性。片状粉末（如云母、某些氧化铝）在压制时易定向排列，导致坯体各向异性收缩，烧结后性能方向依赖性强；针状粉末（如某些碳化硅）则可能形成网络结构，阻碍致密化，但可增强断裂韧性。

形貌不仅影响物理堆积，更影响烧结活性。表面粗糙的不规则颗粒，其局部曲率变化大，存在更多高能位点（如棱角、台阶），这些区域原子更易脱离晶格，成为扩散的“源点”，从而加速烧结初期的颈部形成。

3.3 化学纯度与相组成：决定烧结路径与缺陷形成的内在因子

化学纯度是影响陶瓷材料最终性能的“隐形杀手”。杂质元素的存在，可能通过多种机制破坏致密化进程。

1）有害杂质：如碱金属（Na⁺、K⁺）、碱土金属（Ca²⁺、Mg²⁺）等，即使含量低于0.1%，也可能在高温下形成低熔点共晶相，导致晶界液化、晶粒异常长大，甚至产生熔蚀孔洞。这些杂质还会增强声子散射，严重降低陶瓷的导热性能。

2）杂相：原料中若存在非目标晶相（如氧化铝中的β-Al₂O₃或γ-Al₂O₃），其热力学稳定性与主晶相不同，在烧结过程中可能发生相变，伴随体积突变，产生内应力，导致开裂或致密化受阻。

3）氧含量：对金属氧化物陶瓷（如氧化锆、氧化铝）尤为关键。过高的氧含量可能源于粉末制备过程中的氧化，会增加晶格缺陷浓度，影响离子扩散速率，从而抑制致密化。通常要求氧含量控制在0.2%~1.5%以内。

杂质谱系（即杂质元素的种类与存在形式）比总杂质含量更重要。例如，99.9%纯度的某陶瓷粉中，微量的铁、镍等过渡金属可能固溶于晶格，改变其再结晶温度；而微量的钠、钾则可能在晶界偏析，显著降低高温强度。因此，高纯度的核心在于对特定“有害杂质”的精准控制，而非简单的总纯度数值。

3.4 表面状态：烧结反应的“第一界面”

粉末表面状态，包括表面氧化层、吸附水、有机残留物及表面能分布，是烧结初期物质迁移的“门户”。

1）表面氧化层：在金属或碳化物陶瓷粉末中，表面常形成一层薄氧化物（如SiO₂、Al₂O₃）。这层氧化物可能阻碍颗粒间直接接触，降低烧结活性。但在某些体系（如氧化铝）中，适量的表面氧化物可作为烧结助剂，促进液相形成。

2）吸附水与有机物：在粉末储存或制备过程中吸附的水分或润滑剂，若在烧结前未充分脱除，会在升温阶段气化，产生内压，导致坯体开裂或鼓泡。

3）表面能与活性：表面粗糙、含缺陷或含高能晶面的粉末，其表面能更高，更易启动扩散过程。通过表面改性（如等离子处理、化学包覆）可调控表面能，优化烧结行为。

综上，原料粉末的四大特性构成一个相互耦合的初始变量体系。它们共同决定了烧结的“起点状态”——从坯体的孔隙结构、接触网络，到物质传输的通道与化学反应的路径。任何单一特性的偏离，都可能通过级联效应放大，最终影响致密化质量。因此，对原料粉末的系统性表征与精准调控，是实现高性能陶瓷材料制备的首要任务。
