KNS设备PRS相关讲解

2025-10-18 09:15:00

※PRS是什么：

   PRS是Pattern Recognition System的缩写，我们通常叫影像识别系统；PRS 校准数据用于 PRS/VLL 位移计算，若PRS异常未及时校正，则易出现焊点偏移现象，造成产品品质隐患。
※何时需要校正PRS:
  ①维修拆装更换CCD镜头后；
  ②设备报警PRS异常后；
  ③设备发生焊点偏移，识别错位现象；
  ④更新升级版本，或者版本间切换后；

※PRS校正路径：

  ①点击设备操作界面第5项“Calibration”；

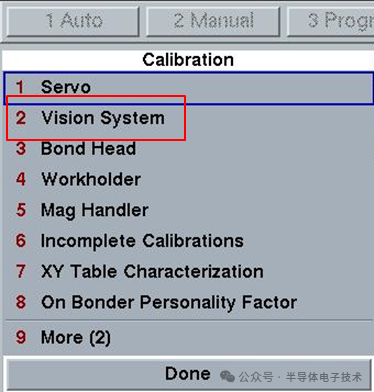

  ②选择第2项“Vision System”菜单；

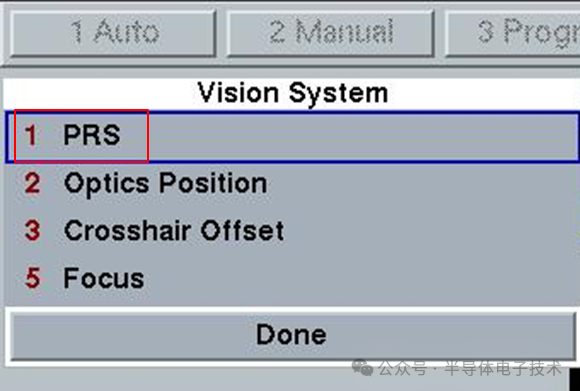

  ③点击第1项“PRS”菜单进入PRS校正界面；


※PRS校正步骤：
  ①进入PRS校正界面后，需选择对应清晰可见且恒定的参考点（Die PAD/ Finger PAD），调整DIFFUSER（扩散器）气体流量，通常设置为≤10psi左右，设置不宜过大；

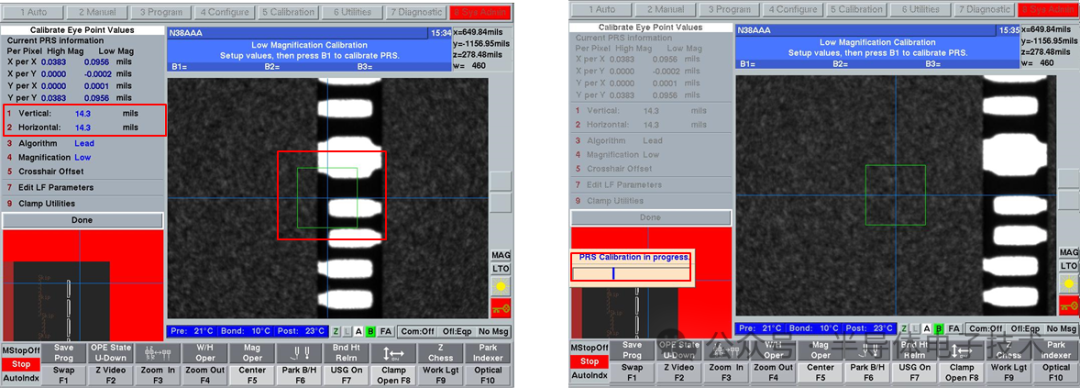

  ②点击F10按键，打开灯光调整界面，根据实际器件调整照明度，确保清晰的图像边缘；  ③校正不同位置的参考点，建议使用不同光源，示教芯片参考点时建议用垂直光源，示教引线参考点时建议使用侧面光源；

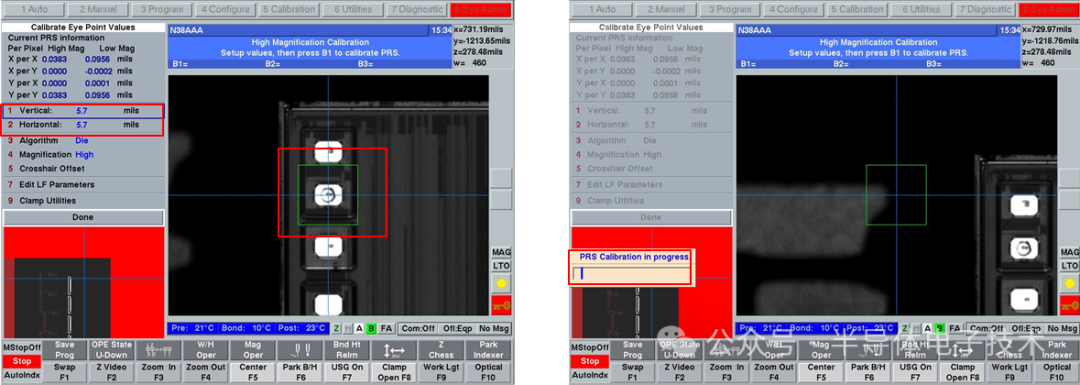

  ④设置适宜参考点的PRS示教窗口大小，点击鼠标滚轮按键（B2），将PRS示教窗口移至合适的参考点位置，点击鼠标左键（B1）设备自动进行PRS校正，

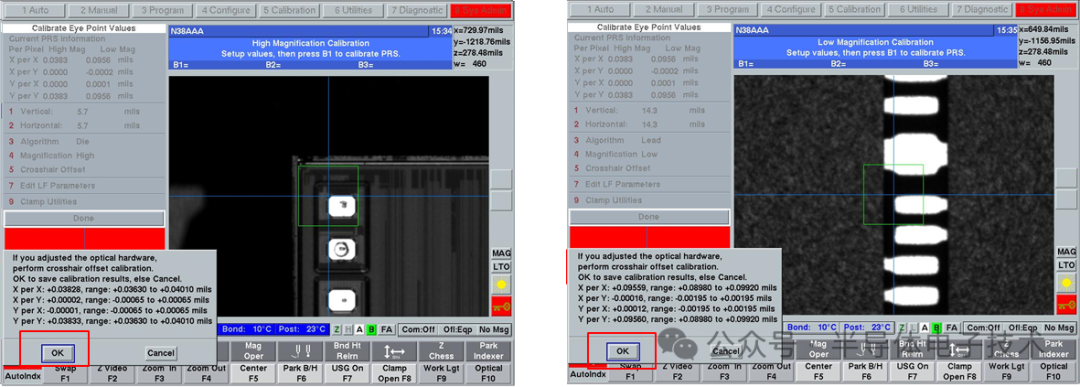

  ④校正完成后设备会弹出对话框，点击“OK”进行保存，PRS校正完成；


※PRS校正异常：
Ⅰ.常见异常：

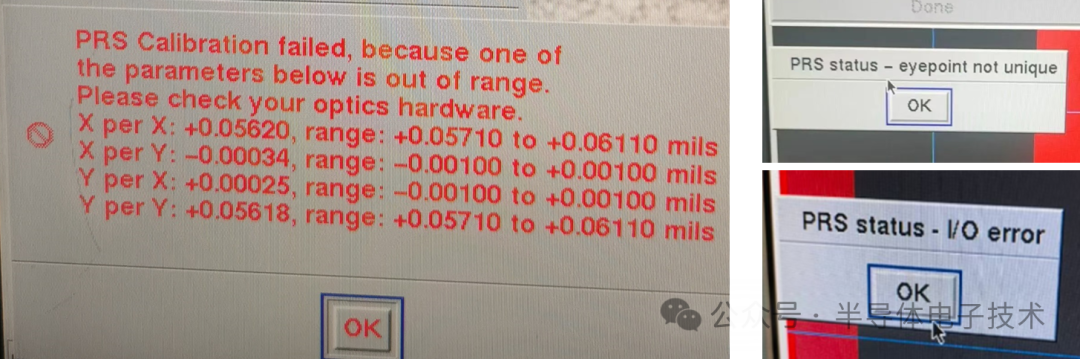

  ①红色框提示 “ 校准失败 ” 信息（没有足够的边缘，眼点示教失败，眼点不唯一）；
  ②红色框提示 “ 校准失败 ” 信息（X/Y参数超范围）；
  ③对话框提示“PRS 输入/输出异常”；


Ⅱ.解决方向：
  ①通常可以通过调整优化灯光，更换物料变更参考点，重新调整PRS示教窗口大小来解决;
  ②通过调整高倍、低倍CCD镜头位置及焦距来解决；
  ③检查CCD镜头硬件是否损坏，蓝盒子是否异常，Main CPU主板是否OK等方面来解决；

※PRS校正菜单介绍：
