在半导体制造领域，离子注入工艺如同一场精密的细胞手术，为硅片注入改变性能的“养分”。然而这场手术背后，潜藏着不为人知的危险——多种剧毒有害气体。这些气体一旦泄漏，后果不堪设想，而先进的监测技术及设备，正是守护安全的隐形卫士。

每个半导体产品的制造都需要数百个工艺，我们将整个制造过程分为八个步骤：晶圆加工-氧化-光刻-刻蚀-薄膜沉积-外延生长-扩散-离子注入。

为帮助大家了解和认识半导体及相关工艺，我们将每期推送微信文章，为大家逐一介绍上述每个步骤。

前面我们聊了半导体的诸多工艺流程，今天我们来聊聊---半导体器件的“离子注入”工艺。

在半导体制造的微观世界里，有这样一项关键工艺，它如同神奇的画笔，能够在微观尺度上精准地改变半导体材料的性质，为芯片等半导体器件赋予独特的性能，它就是离子注入。

● 离子注入技术:

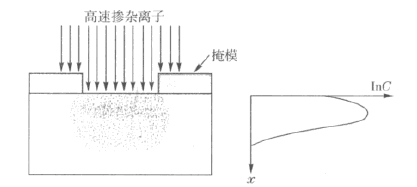

基本原理 ：离子注入是一种利用电场加速带电粒子，将特定的杂质离子注入到固体材料中的技术。在半导体制造中，通常先将待注入的杂质元素电离，形成离子束，然后通过加速电场使离子束获得足够的动能，再将其射入半导体衬底。当离子打入晶片后，会形成预定的 PN 结或电阻。

工艺步骤 ：

● 准备阶段 ：根据工艺要求选择合适的半导体基片，通常为硅晶片，并使用化学清洗等方法对基片表面进行清洁，去除表面的杂质和污垢，以确保注入效果。

● 能量调节 ：根据所需注入的深度和浓度，确定适当的离子动能和注入剂量。通过调整加速电压和剂量控制器来实现对离子束能量和剂量的精确控制。

● 掩膜制备 ：在需要保护的区域涂覆光刻胶或金属掩膜，以防止离子进入这些区域，从而实现对特定区域的选择性掺杂。

● 注入过程 ：将经过滤波处理后的高能量离子束引导到待注入区域，并进行注入操作。在这一过程中，需要精确控制离子束的参数，以确保注入的离子数量和分布符合设计要求。

● 清洗和退火处理 ：注入完成后，对晶片进行清洗，去除表面残留的杂质和污染物。然后进行退火处理，以修复离子注入过程中造成的晶格损伤，激活掺杂离子，使半导体材料恢复其特定的电学和物理性能。

● 检测和测试 ：通过各种测试方法，如电学性能测试、物理结构分析等，对注入后的样品进行性能测试和评估，以验证离子注入的效果和质量是否符合预期。

工艺优势 ：

● 精确控制杂质含量 ：能在很大范围内精确控制注入杂质浓度，误差在 ±2% 之间，相比传统的扩散工艺，其浓度控制精度更高。

● 杂质均匀性好 ：采用扫描的方法控制杂质的均匀性，能够实现较高的均匀性，从而提高半导体器件的性能一致性。

● 对杂质穿透深度控制精准 ：通过控制注入过程中的离子能量，可以精确地控制杂质的穿透深度，增大了设计的灵活性，能够满足不同器件结构对杂质分布的特定要求。

● 产生单一离子束 ：利用质量分离技术产生没有沾污的纯离子束，可以选取不同的杂质进行注入，保证了掺杂的纯度和准确性。

● 低温工艺 ：注入过程通常在中等温度（小于 125℃）下进行，相对于一些高温工艺，对半导体材料的热影响较小，可以使用不同的光刻掩膜，包括光刻胶，为工艺集成提供了更大的便利。

● 注入的离子能穿过薄膜 ：杂质可以通过薄膜注入，如氧化物或氮化物等，这允许在 MOS 晶体管阈值电压调整等工艺步骤中，在生长栅氧化层之后进行注入，增大了工艺的灵活性。

● 无固溶度极限 ：注入杂质含量不受硅片固溶度的限制，可以实现更高的掺杂浓度，从而满足一些特殊器件对高掺杂浓度的要求。

● 危险气体：潜伏在工艺中的 “隐形杀手”▼

然而，离子注入工艺所使用的掺杂源气体多为有毒有害气体，一旦泄漏，将对现场人员、设备乃至整个厂房安全构成严重威胁。以下是几种常见的危险气体：

气态源危险气体 ：

● BF₃（三氟化硼） ：是一种强氧化剂，具有毒性。长期接触或吸入 BF₃气体会导致眼睛、呼吸道、皮肤等部位的刺激和损伤，严重的情况下可导致气道收缩和肺不张。

● PH₃（磷化氢） ：是一种有毒气体，具有大蒜般的臭味。长期接触或吸入 PH₃气体会导致慢性中毒，表现为腹痛、恶心、呕吐、头晕、昏迷等症状，严重的情况下可导致死亡。此外，PH₃还具有易燃性，与空气混合后遇明火、高热等点火源有燃烧爆炸的危险。

● AsH₃（砷化氢） ：也是一种有毒气体，具有大蒜般的气味。长期接触或吸入 AsH₃气体会导致慢性中毒，表现为腹痛、恶心、呕吐、疲劳、贫血等症状，严重时可导致神经系统、肾脏、肝脏等重要器官的损伤。AsH₃还具有易燃性，与空气混合后遇明火、高热等点火源有燃烧爆炸的危险。

● B₂H₆（硼乙烷） ：是一种剧毒的无色气体，具有高度的可燃性。长期接触或吸入B₂H₆气体会导致中毒，表现为呼吸道刺激、眼睛刺激、胸痛等症状，严重的情况下可导致窒息、心跳骤停和死亡。

液态源危险气体 ：

● BBr₃（三溴化硼） ：主要作为催化剂和有机合成试剂使用，在使用过程中会对皮肤、眼睛和呼吸系统造成刺激和损伤。长期接触或吸入会引起疼痛、

● 气体监测技术：工艺安全防线的关键支撑

为防止危险气体泄漏引发事故，半导体工厂普遍采用了先进的气体监测技术，构建起全方位的安全防护网：

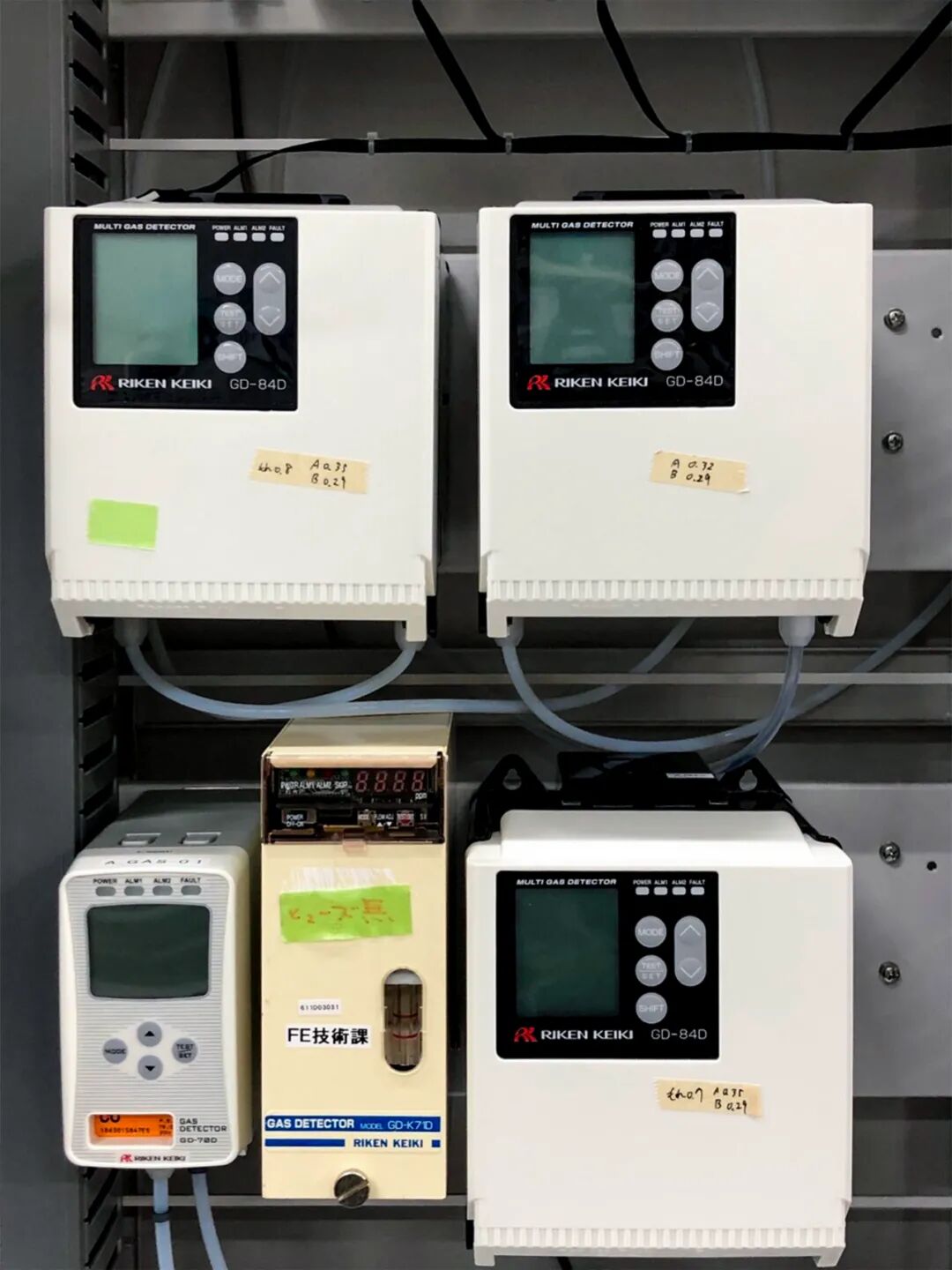

● 传感器技术：高灵敏度气体传感器是监测系统的核心部件，能迅速检测出空气中危险气体的微量变化。

● 监测系统：由多个监测点和中央控制单元组成，可实时采集、分析和传输气体浓度数据。系统具备声光报警功能，一旦气体浓度超标，立即发出警报并自动联锁启动风机、电磁阀等设备，及时排除险情

安全标准与紧急预案：筑牢安全防线的基石

● 严格遵守安全标准 ：半导体工厂必须严格遵循《特种气体系统工程技术规范》GB50646－2011 和《有毒气体检测报警仪技术条件及检验方法》HG23006 等国家相关标准，确保监测设备的安装、校准、维护和操作符合规范要求。

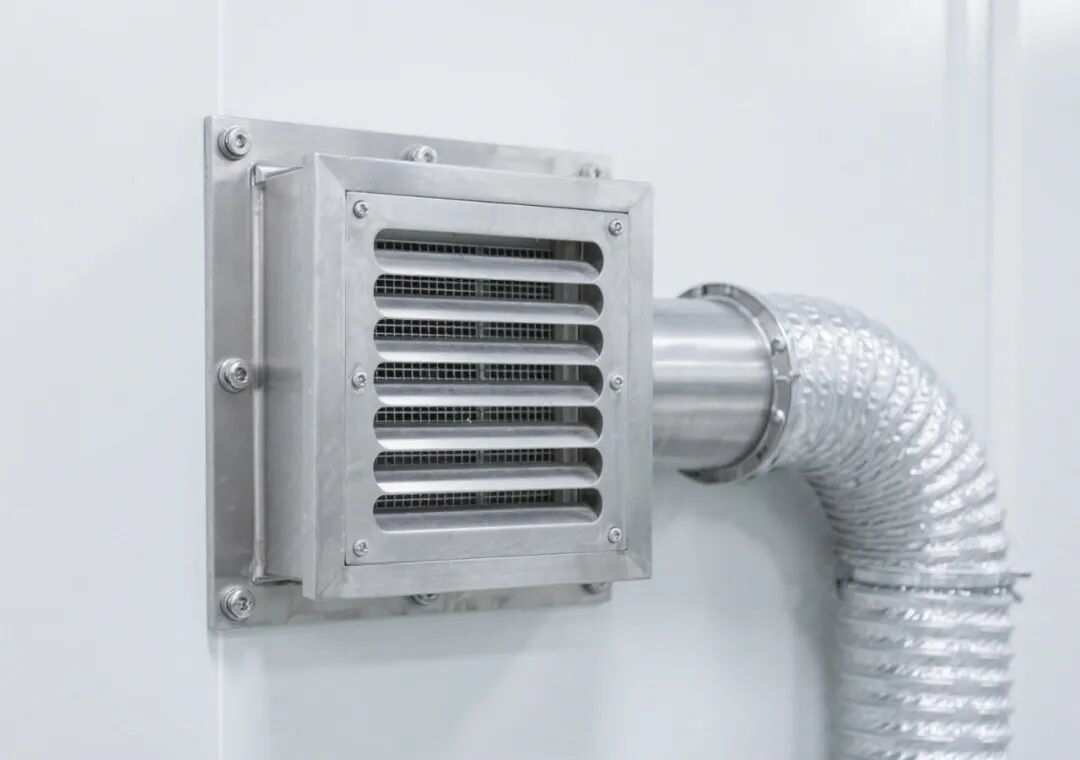

例如，规定处于抽风口或环境点安装毒性气体侦测器及系统，以实现对危险气体泄漏的快速响应。

● 完善紧急预案 ：工厂应制定完善的紧急预案，明确在危险气体泄漏事故中的应急处理流程和责任分工。一旦发生泄漏，现场人员需迅速疏散，应急救援队伍应立即启动应急预案，采取有效措施控制泄漏源，防止事故扩大。同时，利用厂内广播、警报器等设备及时通知相关人员，确保信息传递畅通

在半导体行业的微观世界里，离子注入工艺如同一场精密的 “手术”，而危险气体监测系统则是守护手术安全的 “隐形卫士”。通过先进的监测技术和完善的防护措施，我们能有效降低危险气体泄漏风险，保障生产安全，让半导体制造在安全的环境下持续前行。

未来，随着科技的不断进步，气体监测技术将更加智能化、精准化，为半导体行业乃至更多领域的安全生产保驾护航。
