在人类追求极限性能材料的征途上，碳化硼（B₄C） 宛如一颗低调却璀璨的星辰。作为自然界中硬度仅次于金刚石和立方氮化硼的超硬陶瓷，它凭借惊人的强度、卓越的耐磨性、非凡的耐高温能力以及出众的轻量化特性，早已成为尖端工业领域不可或缺的“材料铠甲”——从抵御子弹冲击的防弹插板，到核电设施中守护安全的中子吸收屏障，处处闪现着它的身影。

然而，碳化硼的意义远不止于“坚硬”。它正悄然突破传统应用的边界，在科技前沿扮演着颠覆性的角色：科学家们通过精巧的纳米设计，将其转化为可刺破细菌细胞壁的抗菌卫士，以超低浓度实现高效灭菌；工程师们借助爆震喷涂技术，将其沉积为核聚变装置内抵抗极端等离子体环境的第一道“墙壁”。更令人振奋的是，中国产业界正通过自主创新打破原料困局——从新疆戈壁年产4000吨的陶瓷碳化硼基地投产，到电场辅助合成、生物质转化等绿色工艺的突破，一场关于碳化硼的性能革命与产业变革，已然加速启程。

碳化硼（B₄C） 的魅力，首先源于其独一无二的性能组合。它是自然界中最轻的超硬材料之一，密度仅为钢的三分之一，却拥有仅次于金刚石和立方氮化硼的惊人硬度（莫氏硬度 >9.3）。这种“刚柔并济”（在材料学上表现为极高的硬度与较低的密度）的特性，使其成为轻量化装甲防护领域的王者。无论是单兵防弹插板还是重型战车、武装直升机的复合装甲层，碳化硼都能以最小的重量代价，提供对抗高速子弹和破片的卓越防护能力，极大地提升了人员和装备的战场生存能力。

然而，“硬汉”也有软肋。 碳化硼固有的脆性限制了其在需要承受高冲击或反复载荷场景下的发挥。其极高的硬度使得常规加工（切割、钻孔、精密研磨）变得异常困难且成本高昂，成为制约其更广泛应用的技术瓶颈。此外，在高温氧化性环境中，其表面稳定性也面临挑战。

为了突破这些限制，科学家和工程师们正从多维度发起攻关：

1. 微纳结构调控： 通过纳米化技术、引入第二相（如碳化硅、金属）或设计梯度结构，在原子/微观尺度上优化晶界和相界面，显著提升材料的韧性和抗冲击性能，让“硬汉”也能扛住重击。

2. 先进制备工艺： 无压烧结、热压烧结、放电等离子烧结（SPS）等技术的应用，旨在获得更高致密度、更均匀微观结构的块体材料。而超高速爆震喷涂（DGS/DGun） 等表面工程技术，则能在关键部件（如核聚变装置第一壁、极端磨损部件）表面高效沉积出致密、结合牢固的碳化硼涂层，抵御上千万度高温等离子体的侵蚀和高速粒子的冲刷。

3. 跨界应用探索： 突破传统防弹和耐磨的范畴，利用其高硬度、化学惰性及硼元素特性，碳化硼正进军新领域：

4. 精密半导体制造： 作为超精密研磨和抛光材料，用于芯片基板（如硅、碳化硅）的平坦化加工。

5. 生物医疗前沿： 利用纳米碳化硼颗粒尖锐的棱角，物理性刺穿耐药细菌的细胞壁，为对抗超级细菌提供一种新颖的“机械抗菌”策略。

6. 中子探测与屏蔽： 其优异的中子吸收能力在核医学、粒子物理实验中用于制造高效屏蔽体和探测器组件。

对中国新材料产业而言，碳化硼的战略意义日益凸显。 从新疆戈壁滩上规模化、产业化的陶瓷碳化硼生产基地拔地而起，到国内科研机构在电场辅助烧结（FAST）、利用稻壳等生物质硅源绿色合成碳化硅-碳化硼复相陶瓷（转化率可达12%以上）等原创技术上的突破，标志着我国正逐步打破高纯、高性能碳化硼材料制备的关键技术壁垒，提升高端材料的自主保障能力。这不仅服务于国防安全和重大工程（如“人造太阳”ITER计划），也为高端装备制造、新能源、新一代信息技术等战略性新兴产业提供了坚实的材料基础。

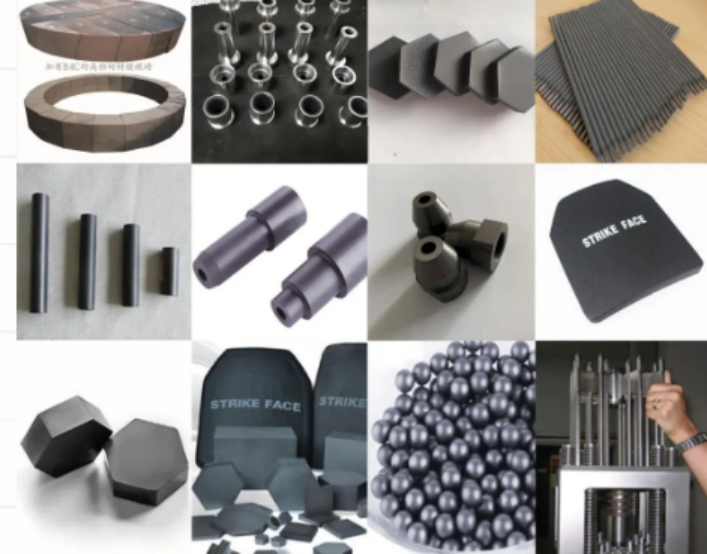

碳化硼（B₄C）凭借其独特的性能组合，已渗透至众多关乎国计民生与科技前沿的关键领域，展现出不可替代的价值：

一、 守护生命与安全的坚实盾牌

• 轻质高性能装甲： 这是碳化硼最核心的应用之一。利用其极高的硬度和极低的密度（约2.52 g/cm³），碳化硼陶瓷板或复合材料被广泛用于制造单兵防弹衣的插板、武装直升机、轻型装甲车辆以及重要设施的防护层。它能以远低于金属装甲的重量，有效抵御中小口径步枪子弹、炮弹破片乃至穿甲弹的冲击，显著提升人员生存率和装备的机动性、续航能力。

• 核设施的安全卫士： 硼元素具有极高的热中子吸收截面（特别是B-10同位素）。因此，碳化硼是制造核反应堆控制棒（用于调节反应速率）、中子屏蔽体（阻挡有害辐射）以及核废料贮存容器中子吸收球/板的理想材料，是核能安全运行不可或缺的保障。

二、 工业领域的“耐磨金刚钻”

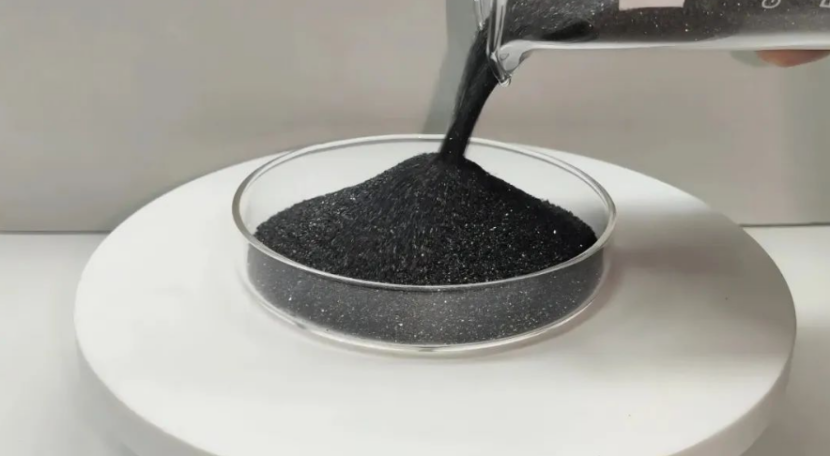

• 超硬研磨与抛光： 碳化硼粉末因其超高的硬度，被制成砂轮、研磨膏、喷砂磨料等，用于研磨、抛光或切割硬质合金、宝石、高级陶瓷、单晶硅片等极其坚硬的材料。在半导体制造中，它对硅晶圆、碳化硅基板等关键材料的超精密平坦化加工至关重要。




• 苛刻环境下的耐磨部件： 在需要承受严重磨损的工业环境中，碳化硼被用于制造喷嘴（如水刀切割、喷砂）、密封环、轴承、阀芯、泥浆泵部件等。其卓越的耐磨性和化学稳定性大大延长了这些关键易损件的使用寿命，减少了维护成本和停机时间。

三、 前沿科技探索的支撑材料

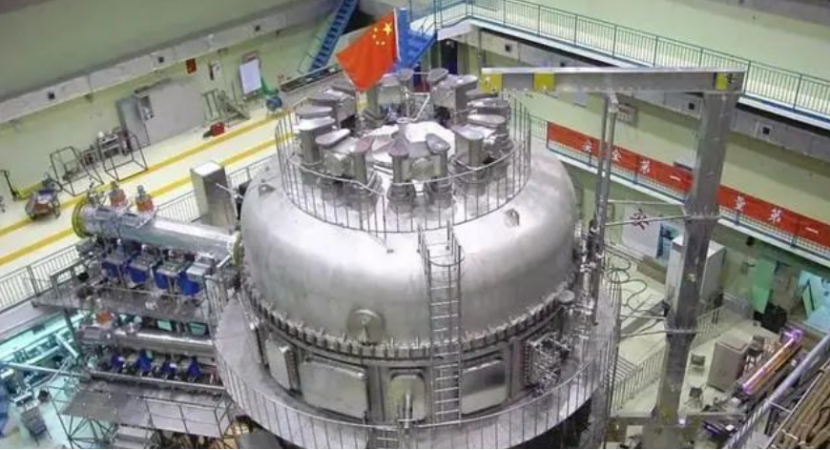

• 核聚变装置的“第一壁”： 在模拟太阳能量来源的托卡马克等核聚变实验装置中，面向等离子体的第一壁材料需要承受极端高温等离子体和高能粒子的轰击。碳化硼涂层或瓦片因其高熔点、低溅射率、良好的热导率以及一定的中子吸收能力，成为极具潜力的候选材料之一。









• 对抗超级细菌的“物理战士”： 纳米碳化硼颗粒因其尖锐的棱角和边缘，能通过纯粹的物理机械作用刺穿耐药细菌的细胞壁/膜，破坏其结构完整性，导致细菌死亡。这种不依赖抗生素的“机械抗菌”机制，为应对日益严峻的抗生素耐药性问题提供了新思路，尤其在医疗器械表面涂层、伤口敷料等领域有应用前景。

• 精密仪器与传感器： 其稳定的化学性质和一定的热电特性，使得碳化硼可用于制造高温热电偶的保护套管、中子探测器的关键组件等特殊用途的精密部件。
