Al(OH)3、一水软铝石γ-AlO(OH)等;属于α型的有一水硬铝石α-AlO(OH)等。

存在于自然界中的氧化铝称为刚玉(α-Al2O3)，是在火山爆发过程中形成的。它在岩石中呈无色的结晶，也可与其他氧化物杂质(氧化铬和氧化铁等)形成带色的结晶，红色的称为红宝石，蓝色的称为蓝宝石。

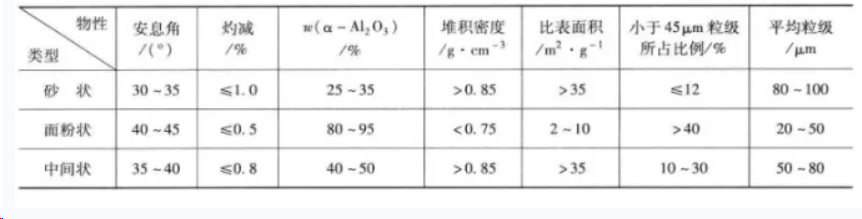

工业氧化铝是各种氧化铝水合物经加热分解的脱水产物，氧化铝生产中一般将氧化铝分为砂状、面粉状和中间状。安息角是这种分类的主要指标。其物理性质如表1所示。

从表中可以看出，砂状氧化铝颗粒粗，安息角小，α-Al2O3含量较小，化学活性大，流动性好，能很好地满足电解铝生产对氧化铝物理性质的要求，所以，目前砂状氧化铝已成为氧化铝生产的主要产品。

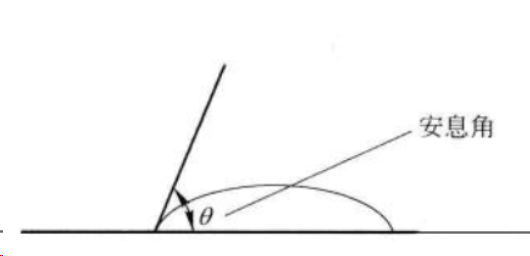

(1) 安息角。其是指物料在光滑平面上自然堆积的倾角(图1中的θ角)，是表示氧化铝流动性能好坏的指标。安息角越小，氧化铝的流动性越好，在电解过程中易溶于电解质中，并能够很好地覆盖于电解质结壳上，飞扬损失也小。

(2)灼减。其是指残存在氧化铝中的结晶水含量。

(3)比表面积。其是指单位质量物料的外表面积与内孔表面积之和的总表面积，是表示氧化铝化学活性的指标。比表面积越大，氧化铝的化学活性越好，越易溶解。

(4)堆积密度(也称容重)。其是指在自然状态下单位体积物料的质量。通常堆积密度小的氧化铝有利于在电解质中的溶解。

(5)α-Al2O3含量。成品氧化铝中α-Al2O3的含量反映了氧化铝的焙烧程度，α-Al2O3含量越高，说明焙烧越充分。α-Al2O3含量高会使氧化铝的吸湿性降低，但α-Al2O3在电解质中的溶解性能较γ-Al2O3差。

(6)粒度。其是指氧化铝颗粒的粗细程度。过粗的氧化铝在电解质中的溶解速度慢，甚至沉淀;而过细的氧化铝则飞扬损失加大。

(7)磨损指数。其是氧化铝的强度指标，是指氧化铝在特定测定条件下磨撞后，试样中小于44μm粒级含量改变的百分数。磨损指数越小，表明氧化铝强度越大，在运输、装卸以及在电解槽烟气净化系统中，由于撞击、磨损而增加的细粒级含量较少。

目前，百分之九十以上的氧化铝是用作电解炼铝的原料，但是电子、石油、化工、耐火材料、陶瓷、塑料、纺织、造纸以及制药等许多部门也需要各种特殊性能的氧化铝和氢氧化铝。国内外不少氧化铝厂都致力于发展多品种氧化铝生产，例如活性氧化铝、低钠氧化铝、喷涂氧化铝、γ-Al2O3、超细α-Al2O3、高纯氧化铝和氢氧化铝、拟薄水铝石以及氢氧化铝凝胶等，这些非冶金级的多品种氧化铝约占整个氧化铝产量的8%~10%。目前非冶金用氧化铝达300多种，各具优良的物理化学性能，用途广泛，价格远高于冶金用氧化铝。如高纯超细氧化铝，由于其具有高熔点、高硬度、电阻高、力学性能好、耐磨、耐蚀、绝缘耐热等优良特性，被广泛用于透光性氧化&烧结体、荧光体用载体、单晶材料、高级瓷器、人工骨、半导体、集成电路基板、录音磁带填充剂、催化剂及其载体、研磨材料、激光材料、切削工具等。
