半导体用溅射靶材及各溅射靶材使用用途
2025-03-25 08:13:24

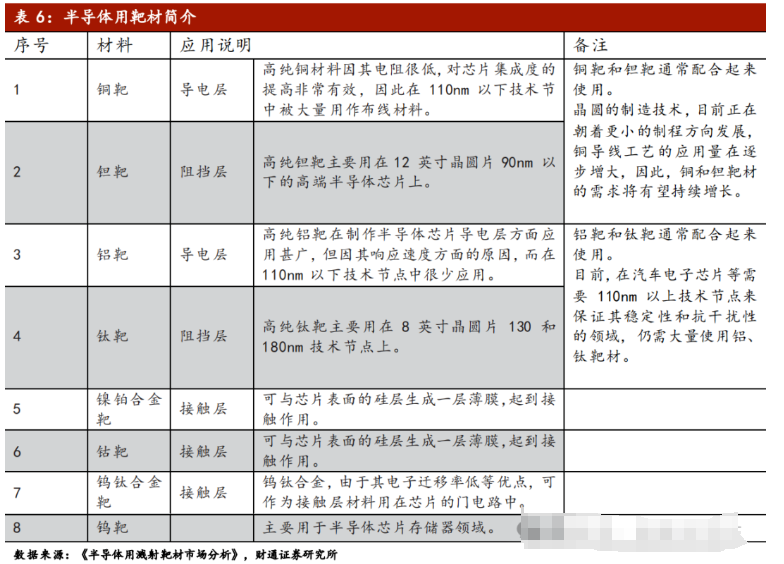

半导体芯片行业是金属溅射靶材的主要应用领域之一，也是对靶材的成分、组织和性能要求最高的领域。具体来讲，半导体芯片的制作过程可分为硅片制造、晶圆制造和芯片封装等三大环节，其中，在晶圆制造和芯片封装这两个环节中都需要用到金属溅射靶材。半导体芯片用金属溅射靶材的作用，就是给芯片上制作传递信息的金属导线。具体的溅射过程：首先利用高速离子流，在高真空条件下分别去轰击不同种类的金属溅射靶材的表面，使各种靶材表面的原子一层一层地沉积在半导体芯片的表面上，然后再通过的特殊加工工艺，将沉积在芯片表面的金属薄膜刻蚀成纳米级别的金属线，将芯片内部数以亿计的微型晶体管相互连接起来，从而起到传递信号的作用。半导体芯片行业用的金属溅射靶材，主要种类包括：铜、钽、铝、钛、钴和钨等高纯溅射靶材，以及镍铂、钨钛等合金类的溅射靶材。铜靶和钽靶通常配合起来使用。目前晶圆的制造正朝着更小的制程方向发展，铜导线工艺的应用量在逐步增大，因此，铜和钽靶材的需求将有望持续增长。铝靶和钛靶通常配合起来使用。目前，在汽车电子芯片等需要 110nm 以上技术节点来保证其稳定性和抗干扰性的领域，仍需大量使用铝、钛靶材。
各溅射靶材使用用途

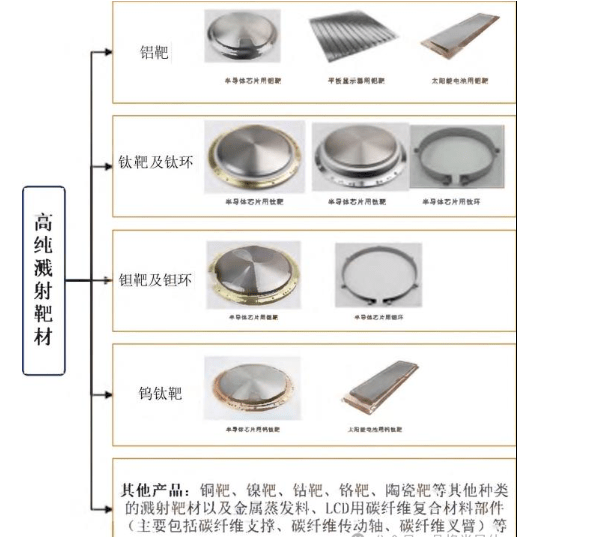

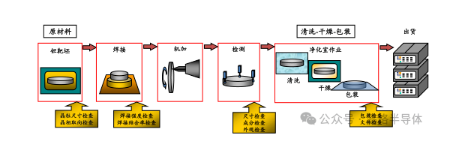

高纯溅射靶材包括铝靶、钛靶、钽靶、钨钛靶、硅靶等，这些产品主要应用于超大规模集成电路芯片、液晶面板、薄膜太阳能电池制造的物理气相沉积（PVD）工艺，用于制备电子薄膜材料。公司产品主要应用于半导体、平板显示器及太阳能电池等领域。

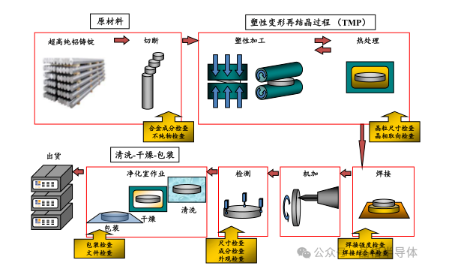

高纯铝及铝合金是使用最为广泛的导电层薄膜材料之一。在其应用领域中，超大规模集成电路芯片的制造对溅射靶材金属纯度的要求最高，通常要求达到 99.9995%（5N5）以上，平板显示器、太阳能电池用铝靶的金属纯度略低，分别要求达到 99.999%（5N）、99.995%（4N5）以上。在超大规模集成电路芯片中，钛是较为最为常用的阻挡层薄膜材料之一（相应的导电层薄膜材料为铝）。在先端芯片制造工艺中，钛靶要与钛环件配套使用，其主要功用是辅助钛靶完成溅射过程。
在最尖端的超大规模集成电路芯片中，钽是阻挡层薄膜材料之一（相应的导电层薄膜材料为铜）。钽作为阻挡层通常用于 90-14 纳米技术节点的先端芯片中，所以钽靶及其环件是制造技术难度最高、品质保证要求最严的靶材产品，之前也仅有美国和日本的少数几家跨国公司（即霍尼韦尔、日矿金属、东曹、普莱克斯等）能够生产。随着国际市场对智能手机、平板电脑等消费类电子产品需求量增长，高端芯片的需求或将增加，使得钽金属成为需求量较高的矿产资源，但钽矿资源较为稀缺，使得高纯钽靶价格昂贵。除钽靶外，公司还生产钽环，其主要作用是辅助钽靶完成溅射过程。

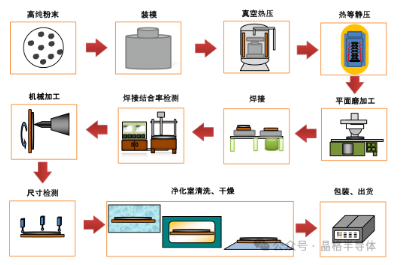

钨钛合金电子迁移率低、热机械性能稳定、抗腐蚀性能优良以及化学稳定性好，近年来钨钛合金溅射靶作为半导体芯片门电路接触层材料得到应用；此外，钨钛靶还可在半导体器件的金属连接处做阻挡层，尤其适合在大电流和高温环境下使用。
