氧化物陶瓷作为结构材料，不仅在机械、化工、电子、能源、环保、航天等领域作为耐热、耐磨损、耐腐蚀、绝缘和抗氧化等结构材料得到广泛使用；而且一些氧化物陶瓷，如Al2O3、ZrO2、云母微晶玻璃陶瓷，由于其良好的生物相容性、化学稳定性、耐磨性及强度匹配性，因此自二十世纪七十年代以来一直作为生物陶瓷大量使用。例如用作人工关节、人工骨螺钉、人工中耳骨、牙科移植物等。特别是具有高强度、高韧性、耐磨损的Al2O3基复合陶瓷材料，作为人工髋关节和膝关节等生物陶瓷在国际上得到普遍使用。

Al2O3陶瓷具有优异的综合性能。主要包括：（a）硬度高（莫氏硬度为9）、耐磨性好；（b）良好的机械强度，抗弯强度通常可达300～500MPa；（c）耐热性能优异（连续使用温度可达1000℃以上）；（d）电阻率高，电绝缘性能好，特别是具有优异的高温绝缘性和抗电压击穿性能，常温电阻率1015Ω·cm，绝缘强度15kv/mm以上；（e）化学稳定性好，硫酸、盐酸、硝酸、氢氟酸都不与Al2O3作用，许多复合的硫化物、磷化物、氯化物、氮化物、溴化物也不与Al2O3反应；（f）耐高温腐蚀性好，能较好地抵抗Be，Sr，Ni，Al，V，Ta，Mn，Fe，Co等熔融金属的侵蚀，对NaOH、玻璃、炉渣的侵蚀也有很高的抵抗能力；（g）透光性，可制成透明和半透明材料。

日本京瓷公司开发了Al2O3含量从70（wt%）至99.9（wt%）一系列牌号的氧化铝陶瓷，即可作为结构陶瓷亦可作为电子陶瓷或者结构-功能一体化材料，表-1示出日本京瓷公司生产的不同纯度的氧化铝陶瓷的体积密度、力学、热学、电学、耐化学腐蚀性能数据。

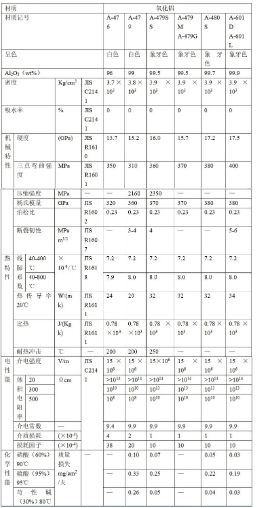

表-1 Al2O3含量从96至99.9 的氧化铝陶瓷性能数据

正是由于Al2O3陶瓷上述优异的性能，应用的领域越来越广阔，在机械、化工、冶金、电子、能源、环保、航天、半导体及新能源汽车等行业发挥重要价值。

图示：不同应用领域中的Al2O3陶瓷产品照片
