在当今快速发展的科技时代，半导体材料的创新不断推动着电子技术的边界。碳化硅（SiC），作为一种宽禁带半导体材料，因其卓越的物理和电气特性，正在成为高功率、高频率和高温应用中的首选材料。从电动汽车的牵引逆变器到太阳能逆变器，再到直流快充和不间断电源（UPS），碳化硅的应用前景广阔。然而，碳化硅的制造过程面临着诸多挑战，从原材料的纯度到晶锭的一致性，每一个环节都至关重要。本文将深入探讨碳化硅制造中的关键挑战，并介绍行业内的最新突破和解决方案。一、碳化硅的市场潜力与应用
碳化硅（SiC）已经成为宽禁带半导体材料中的明星，特别适用于高功率转换应用。其卓越的性能使其在多个领域具有巨大的市场潜力。
1.1 高功率转换应用
碳化硅器件在高功率转换应用中表现出色，特别是在电动汽车（EV）中的牵引逆变器和车载充电机，以及基础设施应用如直流快充、太阳能逆变器、储能和不间断电源（UPS）中。与传统硅器件相比，碳化硅器件具有更高的能效、更小的尺寸和更高的可靠性。例如，在电动汽车中，碳化硅牵引逆变器可以显著提高电机的效率，延长电动汽车的续航里程。在太阳能逆变器中，碳化硅器件可以提高逆变器的转换效率，减少能量损失，提高太阳能发电系统的整体性能。
1.2 市场增长趋势
随着全球对节能减排和高效能源转换的需求增加，碳化硅市场呈现出快速增长的趋势。据市场研究机构预测，从2024年到2029年，全球碳化硅市场规模将从31亿欧元增长到90亿欧元，年复合增长率超过24%。特别是在5G通信、新能源汽车和智能电网等领域的推动下，碳化硅的需求将持续增加。例如，5G通信需要高性能的射频器件，碳化硅材料能够满足这一需求，推动5G网络的快速部署。新能源汽车的快速发展也对高功率、高效率的电机驱动器和充电桩提出了更高的要求，碳化硅器件在这些应用中具有显著的优势。
二、碳化硅制造的关键挑战
尽管碳化硅具有巨大的市场潜力，但其制造过程面临着诸多挑战，这些挑战从原材料的纯度到晶锭的一致性，再到后续加工步骤，每一个环节都至关重要。
2.1 原材料纯度
碳化硅制造的第一步是确保原材料（技术上称为颗粒或碳化硅粉末）的纯度。高纯度的碳化硅粉末是制造高质量晶锭的基础。任何杂质都可能导致晶锭中的缺陷，影响器件的性能和可靠性。因此，原材料的提纯和处理是制造过程中的关键步骤。例如，杂质如铁、铝等金属元素会严重影响碳化硅的电学性能，导致器件的漏电流增加，降低器件的耐压能力。为了确保原材料的纯度，企业通常采用多步提纯工艺，包括化学气相沉积（CVD）和物理气相传输（PVT）等技术，以去除杂质，提高原材料的纯度。
2.2 晶锭一致性
生成一致的碳化硅晶锭是制造过程中的另一个重要挑战。碳化硅晶体的生长必须在精细控制的压力下进行，这使其制造比硅更具挑战性。碳化硅在高温和低压下会分解成气态物质，因此无法通过熔融法生长晶体。晶体生长通常采用升华或物理气相传输（PVT）技术，这一过程需要精确控制温度、压力和时间，以确保晶锭的一致性和高质量。例如，PVT设备需要在超过2200°C的高温下运行，同时保持精确的压力控制，以确保碳化硅粉末在坩埚中升华并在晶种上结晶形成高质量的碳化硅晶体。采用这种方法生长材料的一个重要部分是晶种，其直径与晶锭相似。使用PVT法，生长速率非常慢，大约为每小时0.1-0.5毫米，这进一步增加了制造的难度和成本。
2.3 加工难度
碳化硅的极端硬度使其加工过程更加具有挑战性。碳化硅是一种非常坚硬的材料，即使使用金刚石锯也难以切割。此外，加工过程中的任何缺陷都可能影响器件的性能。因此，开发高效的切割和加工技术是制造高质量碳化硅器件的关键。例如，传统的切割方法可能会在晶片中引入微裂纹和表面损伤，这些缺陷会影响器件的电气性能和可靠性。为了克服这一挑战，企业开发了激光切割、等离子体刻蚀和金刚石线锯等高效加工技术，这些技术能够在减少缺陷的同时提高加工效率，降低生产成本。

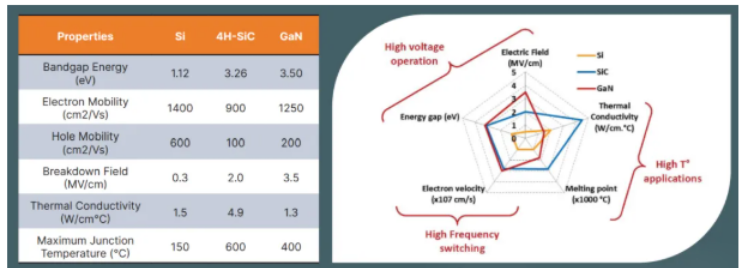

图三：硅与宽禁带材料的特性
2.4 缺陷控制
碳化硅是一种缺陷较多的材料，其掺杂过程复杂，生产较大尺寸且缺陷更少的碳化硅晶圆难度较大。缺陷不仅影响器件的性能，还可能导致器件的早期失效。因此，控制缺陷的生成和分布是制造过程中的一个重要目标。例如，位错、晶格缺陷和杂质污染等缺陷会降低碳化硅器件的耐压能力和可靠性。为了减少缺陷，企业采用了先进的缺陷检测技术和工艺优化方法，如X射线衍射、透射电子显微镜（TEM）和原子力显微镜（AFM）等，以实时监测和控制缺陷的生成。此外，通过优化生长条件和掺杂工艺，企业能够生产出高质量、低缺陷的碳化硅晶圆，为高性能器件的制造提供了基础。
三、碳化硅制造的最新突破
尽管面临诸多挑战，但行业内已经取得了一些重要的突破，这些突破为碳化硅的大规模生产和应用奠定了基础。
3.1 高纯度原材料的制备
通过先进的提纯技术，企业已经能够生产高纯度的碳化硅粉末。这些技术包括化学气相沉积（CVD）和物理气相传输（PVT）等，能够有效去除杂质，提高原材料的纯度。例如，一些企业采用了多步CVD工艺，通过精确控制反应气体的流量和温度，实现了碳化硅粉末的高纯度制备。此外，企业还采用了先进的检测技术，如感应耦合等离子体质谱（ICP-MS）和X射线荧光光谱（XRF），以确保原材料的纯度达到要求。高纯度的碳化硅粉末为制造高质量晶锭提供了基础，显著提高了器件的性能和可靠性。
3.2 精确控制的晶体生长技术
企业通过精确控制温度、压力和时间，成功实现了碳化硅晶锭的一致性生长。先进的PVT设备和工艺优化使得晶锭的生长速率和质量得到了显著提升。例如，一些企业开发了智能PVT系统，通过实时监测和控制生长过程中的温度和压力，实现了每小时0.5毫米以上的生长速率，同时保持晶锭的高质量和一致性。此外，企业还采用了先进的晶种处理技术，如等离子体清洗和化学刻蚀，以提高晶种的质量和生长性能。这些技术的综合应用，使得碳化硅晶锭的生产效率和质量得到了显著提高。
3.3 高效的加工技术
为了应对碳化硅的高硬度，企业开发了高效的切割和加工技术。这些技术包括激光切割、等离子体刻蚀和金刚石线锯等，能够有效减少加工过程中的缺陷生成。例如，激光切割技术利用高能量激光束对碳化硅晶锭进行切割，能够在不引入微裂纹和表面损伤的情况下，实现高精度的切割。等离子体刻蚀技术则通过化学反应和物理轰击的结合，实现了碳化硅表面的高精度刻蚀，能够精确控制刻蚀深度和形状。金刚石线锯技术则利用金刚石颗粒的高硬度，实现了碳化硅晶锭的高效切割，显著提高了切割速度和质量。通过优化加工参数，企业能够提高加工效率，降低生产成本，同时减少加工过程中的缺陷生成，提高器件的性能和可靠性。
3.4 缺陷控制与优化
通过深入研究碳化硅的材料科学，企业已经能够更好地控制缺陷的生成和分布。先进的缺陷检测技术和工艺优化使得企业能够生产出高质量、低缺陷的碳化硅晶圆。例如，一些企业采用了X射线衍射、透射电子显微镜（TEM）和原子力显微镜（AFM）等技术，实时监测晶锭和晶圆中的缺陷生成。通过分析缺陷的类型和分布，企业能够优化生长条件和掺杂工艺，减少缺陷的生成。此外，企业还采用了先进的表面处理技术，如化学机械抛光（CMP）和等离子体清洗，以去除表面缺陷和杂质，提高晶圆的表面质量和性能。这些技术的综合应用，使得碳化硅晶圆的缺陷密度显著降低，为高性能器件的制造提供了可能。

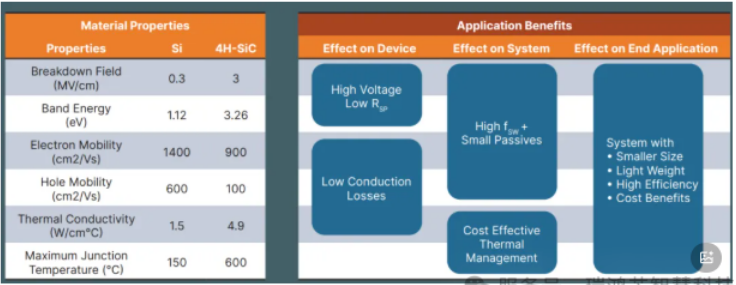

图五：碳化硅的应用优势
四、碳化硅制造的未来展望
随着技术的不断进步，碳化硅制造将面临更多的机遇和挑战。未来的发展方向包括：
4.1 大尺寸晶圆的生产
随着市场需求的增加，大尺寸碳化硅晶圆的生产将成为未来的发展重点。8英寸甚至更大尺寸的晶圆将逐渐进入市场，这将显著提高生产效率，降低生产成本。例如，8英寸晶圆的生产将使单片晶圆的器件产量增加一倍以上，显著提高生产效率。此外，大尺寸晶圆的生产还将降低单位器件的成本，使碳化硅器件在更广泛的应用中具有竞争力。为了实现大尺寸晶圆的生产，企业需要克服一系列技术挑战，如均匀的晶体生长、高精度的切割和加工、以及低缺陷的表面处理等。通过不断的技术创新和工艺优化，企业有望在未来几年内实现大尺寸碳化硅晶圆的量产。

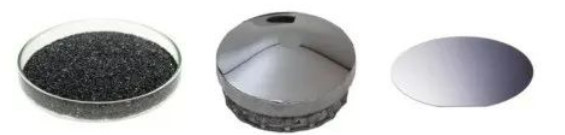

图六：碳化硅粉末、晶f锭和晶圆
4.2 高性能器件的开发
为了满足高性能应用的需求，企业将继续开发高性能的碳化硅器件。这些器件将具有更高的电压、更大的电流和更高的频率，能够满足5G通信、新能源汽车和智能电网等领域的严格要求。例如，高性能的碳化硅功率器件将能够在更高的电压和电流下工作，提供更高的功率密度和效率，同时保持良好的热稳定性和可靠性。此外，企业还将开发高性能的射频器件，如高频率的射频功率放大器和低噪声放大器，以满足5G通信和雷达系统的需求。通过不断的技术创新和研发投入，企业有望在未来几年内推出一系列高性能的碳化硅器件，推动相关应用领域的发展。
4.3 智能制造与自动化
智能制造和自动化技术将被广泛应用于碳化硅制造过程。通过引入先进的传感器、自动化设备和数据分析技术，企业能够实现生产过程的实时监控和优化，提高生产效率和产品质量。例如，智能PVT系统将通过实时监测生长过程中的温度、压力和气体流量等参数，自动调整生长条件，实现高精度的晶体生长。自动化切割和加工设备将通过精确控制切割和加工参数，提高生产效率和质量一致性。此外，数据分析技术将通过对生产数据的实时分析和预测，帮助企业优化生产流程，减少缺陷生成，提高产品质量。通过智能制造和自动化技术的应用，企业将能够实现碳化硅制造的高效化、智能化和自动化，提高企业的竞争力。

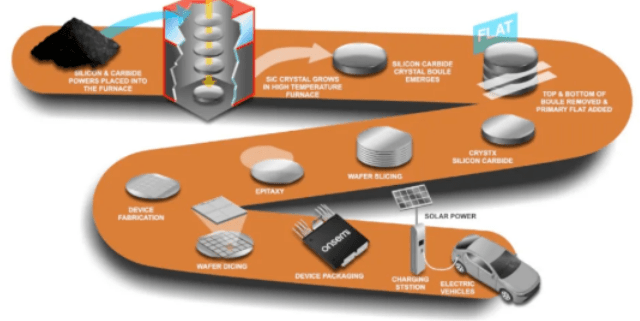

图七：碳化硅从原材料到最终成品的制造过程
4.4 可持续发展
随着全球对可持续发展的关注增加，碳化硅制造将更加注重环保和资源利用。企业将通过优化生产流程、减少能源消耗和回收利用原材料，实现可持续发展。例如，企业将采用先进的节能技术和设备，降低生产过程中的能源消耗。此外，企业还将通过回收利用原材料，如碳化硅粉末和废晶片，减少资源浪费，降低生产成本。通过可持续发展的实践，企业将能够实现经济效益和环境效益的双赢，为全球的可持续发展做出贡献。

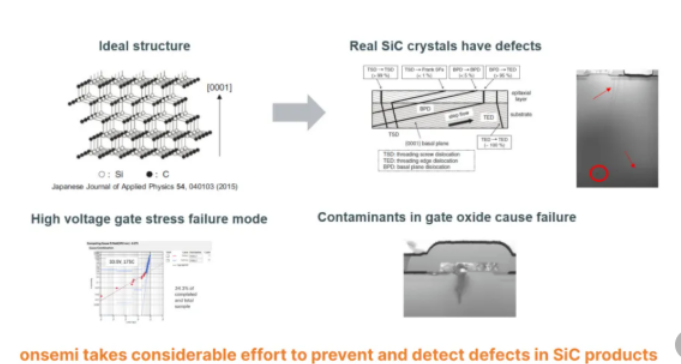

图八：挑战-碳化硅晶圆和缺陷
五、结论
碳化硅作为一种宽禁带半导体材料，具有巨大的市场潜力和应用前景。尽管制造过程面临着诸多挑战，但行业内的最新突破为大规模生产和应用奠定了基础。未来，随着技术的不断进步，碳化硅制造将面临更多的机遇和挑战。企业将继续致力于提高生产效率、降低生产成本、提升产品质量，推动碳化硅技术的广泛应用，为全球的可持续发展做出贡献。通过不断的技术创新和研发投入，企业有望在未来几年内实现碳化硅制造的重大突破，推动电子技术的进一步发展。
